法兰v型球阀Q47H

发布时间：2019-08-13 16:04  浏览：

PN16

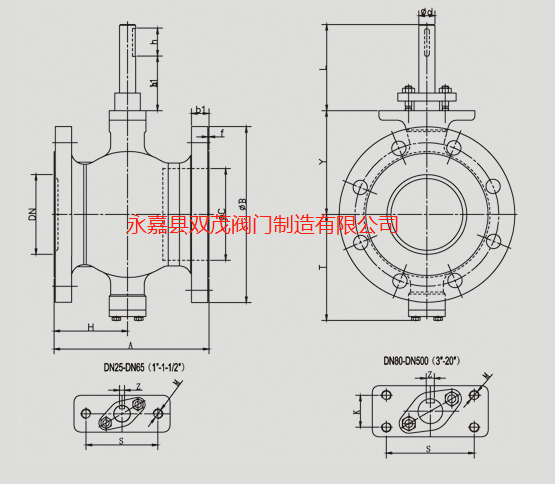

DN	A	H	B	b1	f	C	T	Y	L	L	￠d	h	S	K	M	Z	扭矩
25	102	51	115	16	2	38	81	73	102	75	16	35	75	/	2-M10	5	32
32	102	51	140	18	2	45	86	78	100	75	16	35	75	/	2-M10	5	40
40	114	57	150	18	2	50	90	80	102	75	16	35	75	/	2-M10	5	76
50	124	60	165	20	2	62	93	90	104	75	16	35	75	/	2-M10	5	90
65	145	70	185	20	2	73	108	105	102	75	16	35	75	/	2-M10	5	100
80	165	75	200	20	2	90	123	118	110	75	20	35	90	28	4-M10	6	140
100	194	92	220	22	2	115	138	130	108	75	20	35	90	28	4-M10	6	150
125	194	97	250	22	2	134	148	145	110	80	25	40	90	28	4-M10	8	200
150	229	110	285	24	2	164	170	170	124	94	30	50	110	40	4-M12	8	300
200	243	120	340	24	2	206	200	201	124	94	30	50	110	40	4-M12	8	500
250	297	148	405	26	2	260	240	237	140	98	40	60	135	40	4-M16	12	800
300	338	190	460	28	2	316	286	282	140	98	40	60	135	40	4-M16	12	1400
350	400	221	520	30	2	372	330	337	170	125	50	60	140	64	4-M16	14	2000
400	400	220	580	32	2	420	367	372	212	172	60	80	170	80	4-M20	18	2900
450	520	290	640	40	2	470	422	432	240	172	70	90	190	90	4-M24	20	3400
500	600	320	715	44	2	516	490	498	250	180	80	100	190	90	4-M24	22	5000

P150Lb

inch	A	H	B	b1	f	C	T	Y	L	L	￠d	h	S	K	M	Z	扭矩
1	102	51	108	14.5	2	38	81	73	102	75	16	35	75	/	2-M10	5	40
11/4	102	51	115	14.5	2	45	86	78	100	75	16	35	75	/	2-M10	5	46
11/2	114	57	127	145	2	50	90	80	102	75	16	35	75	/	2-M10	5	90
2	124	60	152	16.3	2	62	93	90	104	75	16	35	75	/	2-M10	5	115
21/2	145	70	180	18	2	73	108	105	102	75	16	35	75	/	2-M10	5	120
3	165	75	191	195	2	90	123	118	110	75	20	35	90	28	4-M10	6	180
4	194	92	230	24	2	115	138	130	108	75	20	35	90	28	4-M10	6	200
5	194	97	255	24.3	2	134	148	145	110	80	25	40	90	28	4-M10	8	220
6	229	110	280	26	2	164	170	170	124	94	30	50	110	40	4-M12	8	350
8	243	120	340	29	2	206	200	201	124	94	30	50	110	40	4-M12	8	600
10	297	148	405	30.6	2	260	240	237	140	98	40	60	135	40	4-M16	12	900
12	338	190	485	322	2	316	286	282	140	98	40	60	135	40	4-M16	12	1600
14	400	221	535	35.4	2	372	330	337	170	125	50	60	140	64	4-M16	14	2400
16	400	220	595	37	2	420	367	372	212	172	60	80	170	80	4-M20	18	3500

---
