200X减压阀/减压稳压

发布时间：2019-08-09 14:59  浏览：

结构与用途   　　该阀是一种利用介质自身能量来调节管路的压力，通过调节减压导阀，控制主阀的出口压力，出口压力不因进口压力的变化而改变，亦不受出用水量的变化而改变出口压力。密封性能可靠，安装、维护、调试、检查方便，使用寿命长。 结构与用途

安装示意图

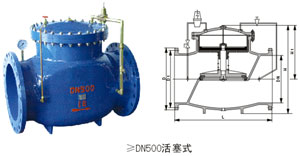

主要外形及连接尺寸   公称通径DN L H H1 A B 50 250 335 90 170 170 65 280 345 98 180 180 80 310 355 110 190 190 100 350 365 120 200 200 125 400 445 145 215 215 150 450 460 155 230 230 200 550 505 190 255 255 250 650 550 250 295 295 300 800 710 290 325 325 350 900 725 330 380 380 400 1000 760 360 415 415 450 1000 810 445 435 435 500 1100 865 495 460 460 600 1100 935 550 520 520 700 1450 1000 605 570 570 800 1560 1100 730 620 620 900 1800 1205 800 670 670 1000 2000 1330 910 830 830

---
