300X型缓闭式逆止阀

发布时间：2019-08-09 15:06  浏览：

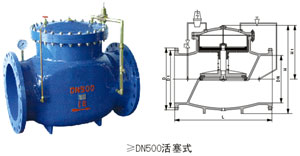

结构与用途   　　该阀主要用于给水系统的水泵出口处，防止介质倒流，水锤及水击现象，该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性，并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生，只需操作水泵电动启闭，阀门即可按照水泵操作规程自动实现启闭，该阀流量大，压力损失小，密封性能可靠，安装维护、调试检查方便、使用寿命长。 结构简图

安装示意图

主要外形及连接尺寸   公称通径     尺    寸(mm)     DN(mm) L     A1     A     H1     H     F     20     150     130     325     179     212     116     25     160     130     325     179     212     116     32     180     130     325     179     212     116     40     200     140     335     210     265     168     50     203     140     335     210     265     168     65     215     140     335     215     310     180     80     241     145     345     245     350     210     100     270     155     365     305     460     284     125     300     165     385     365     520     310     150     330     180     410     415     570     370     200     400     205     465     510     840     463     250    480     225     505     560     890     525     300     550     245     545     658     1030     625     350     622     275     595     696     1090     705     400     685     285     625     735     1150     778     450     750     285     625     735     1150     778     500     811     410     780     750     1110     690     600     935     456     888     850     1286     785

---
