SJ400X流量控制阀

发布时间：2019-08-09 15:14  浏览：

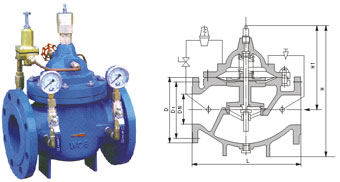

SJ400X流量控制阀 结构与用途   　　  该阀是采用高精度先导式控制流量，适用于控制流量和压力管路，保持预定流量不变，将过大流量限制在一个预定值，并特上游高压适当减低，即使主阀上游的压力变化也不会影响下游的流量，该阀一改常规节流阀及使用孔板或纯机械地减少流域面积的原理，利用相关导阀，最大限度地减少能量在节流过程中的损失，该阀控制灵敏、安全可靠、调试简单、使用寿命长。 结构简图   　安装示意图   　主要外形及连接尺寸 连接尺寸(PN 1.0-2.5MPa)： 公称通径DN L H H1 A B 50 250 365 90 170 170 65 280 375 98 180 180 80 310 385 110 190 190 100 350 395 120 200 200 125 400 475 145 215 215 150 450 490 155 230 230 200 550 555 190 255 255 250 650 600 250 295 295 300 800 760 290 325 325 350 900 775 330 380 380 400 1000 810 360 415 415 450 1000 860 445 435 435 500 1100 915 495 460 460 600 1100 985 550 520 520 700 1450 1050 605 570 570 800 1560 1150 730 620 620 900 1800 1255 800 670 670 1000 2000 1380 910 830 830

---
